Rührtechnik für Agrar und Industrie: Potenziale nutzen, Erträge steigern

Fördern. Zerkleinern. Aufrühren.

Wenn es um die Leistungssteigerung und Optimierung der Biogasproduktion und von Biogasanlagen geht, landen Anlagenbetreiber schnell beim Thema Rührtechnik. Die Anforderungen an Rührwerke in Biogasanlagen verändern sich kontinuierlich aufgrund regulatorischer Vorgaben, neuer Substrate und steigender Energiepreise. Dies erhöht die Notwendigkeit für technische Anpassungen und effiziente Nachrüstlösungen. Energieeffizienz und Robustheit rücken immer stärker in den Fokus, da sich die eingesetzten Substratspektren stetig erweitern. Effizienz, Ausfallsicherheit und die Möglichkeit, auch kostengünstige und schwer zu verarbeitende Biomasse problemlos zu durchmischen, stehen auf der Anforderungsliste ganz oben. Ein optimal durchmischter Behälter ist ein unverzichtbarer Bestandteil und die Grundvoraussetzung für stabile biologische Prozesse und eine maximale Gasausbeute.

Egal, ob ein Rührwerk Biogas-Prozesse unterstützt oder ob Anlagenbauer eine Lösung für kommunale Abwässer suchen: Als renommierter Rührwerke-Hersteller greifen wir auf eine jahrzehntelange Erfahrung in der industriellen Förderung und Agrartechnik zurück. Anlagenbauer weltweit kennen die Qualität, Langlebigkeit und Robustheit unserer Komponenten noch unter unserem ehemaligen Firmennamen UTS Products.

Die bewährten Lösungen haben wir kontinuierlich weiterentwickelt, um den heutigen Anforderungen an einen wirtschaftlichen Betrieb gerecht zu werden. Die richtige Wahl beim Rührwerk für die Biogasanlage oder Industrieanlage sichert langfristig die Wirtschaftlichkeit.

Was ist Rührtechnik und wofür wird sie eingesetzt?

Industrielle Rührtechnik umfasst mechanische Systeme – wie etwa Tauchmotorrührwerke –, die flüssige bis hochviskose Medien in Behältern durchmischen und homogenisieren. Ihr Hauptzweck in Biogasanlagen und industriellen Kläranlagen ist es, Sinkschichten und Schwimmschichten aufzulösen, Feststoffe gleichmäßig in der Schwebe zu halten und so für einen stabilen, effizienten biologischen Prozess ohne Temperatur- oder Konzentrationsgefälle zu sorgen.

Das PSM-Rührwerk: Minimaler Energiebedarf bei maximaler Rührleistung

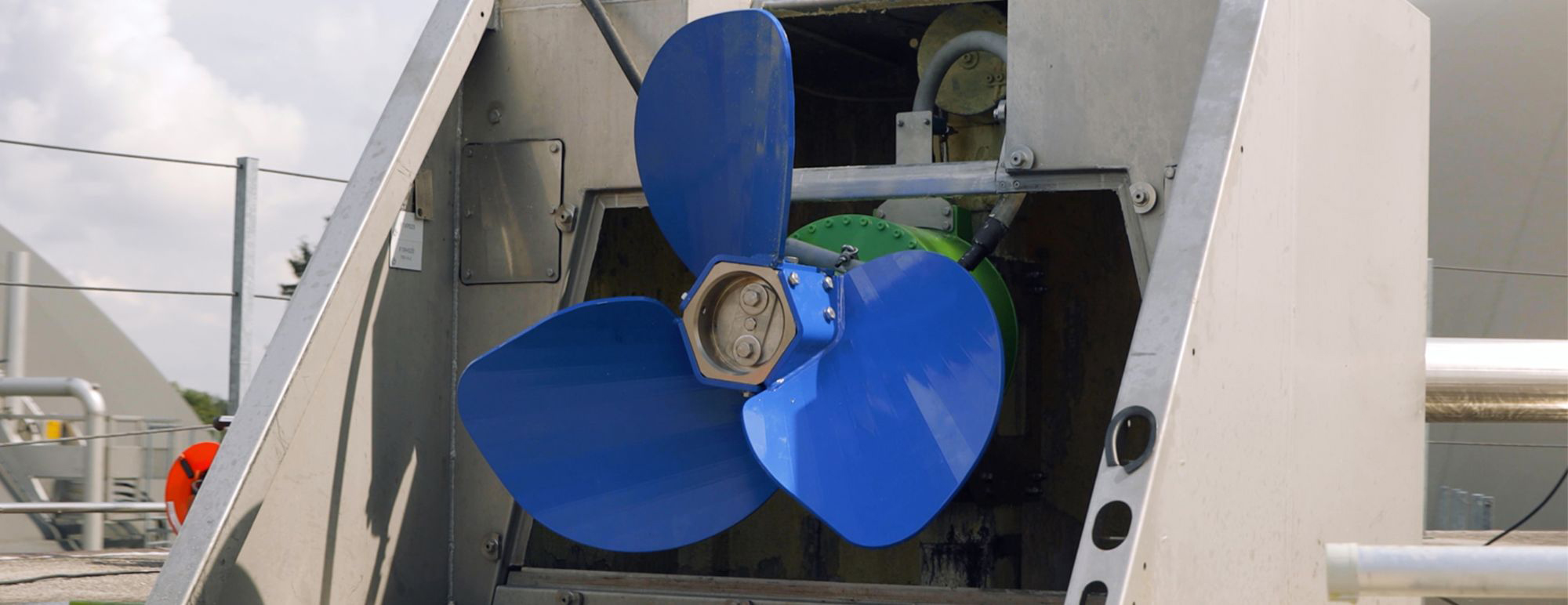

Das Herzstück unserer Produktpalette ist das PSM-Tauchrührgerät. Wenn Sie sich einen Überblick über moderne Rührwerkstypen verschaffen, sticht dieses Tauchrührwerk technisch deutlich heraus. Es handelt sich dabei um ein Rührwerk, das durch einen leistungsstarken, getriebelosen Direktantrieb in Verbindung mit einer intelligenten Steuerung das Maximum aus der eingesetzten Energie herausholt. Abhängig von der Ausgangssituation der Anlagen sind Einsparungen bei Stromkosten und CO₂-Emissionen von 50 Prozent und mehr realisierbar.

Die Entwicklung moderner Antriebskonzepte umfasst heute zunehmend den Einsatz hocheffizienter Motoren, die dem IE4- oder IE5-Standard entsprechen oder diesen übertreffen, um Fördermengen bei minimalem Stromeinsatz zu gewährleisten. Die Technik des PSM arbeitet mit einer durchschnittlichen Leistungsaufnahme von lediglich 3 kW bis 11 kW. Gleichzeitig liefert der Motor viel Kraft bei niedrigen Drehzahlen.

Mehr lesen

Die Vorteile der PSM-Tauchmotorrührwerke auf einen Blick

Ohne Getriebe

Unsere Rührwerke nutzen Permanentmagnetmotoren, weshalb sie kein Getriebe benötigen. Gegenüber herkömmlichen Systemen rotieren hier weniger Bauteile, wodurch der Materialverschleiß abnimmt. Anlagenbetreiber profitieren im täglichen Einsatz von weniger Ausfällen und sinkenden Wartungskosten.

Hohes Drehmoment

Ein Großteil der Kraft liegt bereits bei wenigen Umdrehungen an, wodurch Blockaden durch schwere Medien vermieden werden.

Optimierte Strömung

Die schraubbaren 3D-Rührflügel basieren auf CFD-Modellierungen (Computational Fluid Dynamics), um die Antriebskraft in einem idealen Verhältnis von Schubkraft und Durchmischung in das Medium zu übertragen.

Material und Konstruktion

Der Einsatz hochwertiger Werkstoffe – wie der robuste Stahl-Propeller – sowie eine großzügig dimensionierte Lagerung von Motor und Rührwelle sichern den Dauerbetrieb ab.

Sicherer Betrieb

Jedes System verfügt über eine zweifache Abdichtung zum Motor mit einer Gleitringdichtung, einer Sperrkammer sowie einer Leckageüberwachung.

Explosionsschutz

Die Geräte besitzen eine ATEX-Zulassung (II 2 G Ex e IIA T3 Gb) und sind für den Einsatz in den ATEX-Zonen 1 und 2 geeignet.



Effiziente Rührtechnik beginnt mit der richtigen Beratung

Unsere Experten helfen Ihnen dabei, die passende Pumpenlösung für maximale Förderleistung, minimale Wartung und langfristige Betriebssicherheit zu finden.

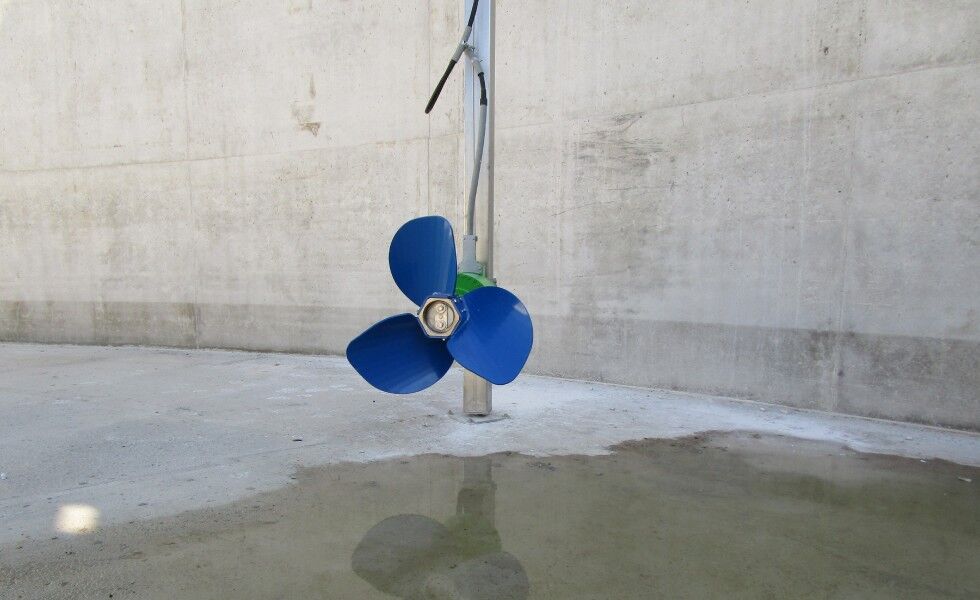

Homogenisieren und Prozessunterstützung in Fermentern und Vorgruben

Das PSM-Tauchmotor-Konzept ist ein durchdachtes Multitalent. Es durchmischt nicht nur Flüssigkeiten, sondern übernimmt wesentliche Aufgaben bei der Aufbereitung von Gülle und anspruchsvollem Substrat. Rührwerke in Biogasanlagen sind dabei entscheidend für die homogene Durchmischung. Sie dienen nicht nur der rein mechanischen Bewegung, sondern gleichen auch Temperatur- und Konzentrationsunterschiede im Medium aus. Der Rührorgan-Antrieb erzeugt dafür gezielte axiale oder radiale Strömungen im Behälter.

Ob das Rührwerk eine Güllegrube, einen Fermenter oder ein Endlager umwälzt, die strömungstechnischen Ziele bleiben ähnlich:

Einmischen von Sink- und Schwimmschichten

Die hohe Misch- und Schubkraft löst Schwimmschichten sowie abgesetzte Sinkschichten (Sink-Ablagerungen am Boden) effektiv auf, selbst bei schwer zu rührenden Medien. Die Anlage erhält dadurch spürbar mehr Betriebsreserven.

Auflösen von Feststoffen

Die Strömung, die der Stahl-Propeller erzeugt, zieht größere Feststoffanteile ein. Dies unterstützt die natürlichen biologischen Prozesse bei der Verarbeitung faserreicher Inputstoffe nachhaltig.

Förderung des Stofftransports

Bakterien benötigen einen regelmäßigen Stoff- und Gaswechsel. Die innovative Flügelgeometrie erzeugt eine Strömung, die diesen fundamentalen biologischen Transport im gesamten Fermenter sicherstellt.

Verarbeitung hoher TS-Gehalte

Das System rührt Medien mit einem Trockensubstanzgehalt (TS-Gehalt) von 12 Prozent und mehr. Dadurch muss das Substrat im Vorfeld weniger stark verdünnt werden, was die Verweilzeit der Bakterien verbessert und wertvolles Lagervolumen schont. Ein entsprechendes Rührwerk für Güllebehälter muss diese Zähigkeit dauerhaft bewältigen, etwa wenn schweres Stroh oder Mist verarbeitet wird.

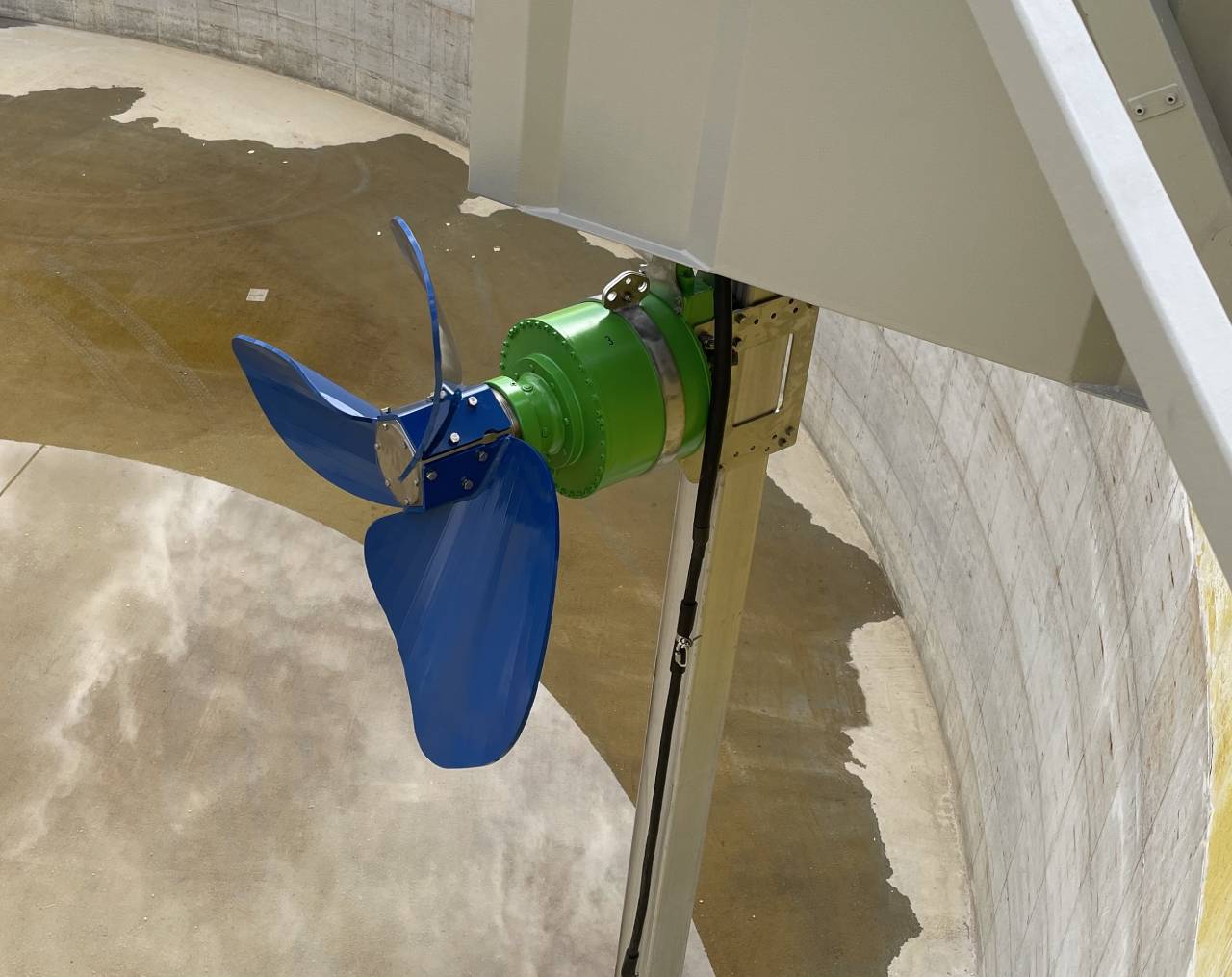

Die passenden Rührflügel für jede Ausführung

Bei der Auswahl des passenden Rührorgans geht es maßgeblich um die Effizienz des gesamten Prozesses; verschiedene Rührwerkzeuge werden primär nach der Viskosität des Mediums und der spezifischen Rühraufgabe ausgewählt. Die Gesamteffizienz wird dabei durch Faktoren wie Flügeldurchmesser, Drehzahl, Geometrie und Anstellwinkel beeinflusst, die alle auf die Anlage abgestimmt sein müssen. Für langfaserige Inputstoffe werden spezialisierte Rührflügel verwendet, die gezielt für strukturreiche Einsatzstoffe konzipiert sind. Wir bieten drei Varianten für das PSM-Tauchrührgerät an:

  • PSM-940: Entwickelt für Substrate mit mittlerem TS-Gehalt. Erzeugt durch eine höhere Drehzahl und spezielle Geometrie eine turbulente Strömung in newtonschen und strukturviskosen Flüssigkeiten. Ideal für klassische Mischanwendungen.

Mehr lesen

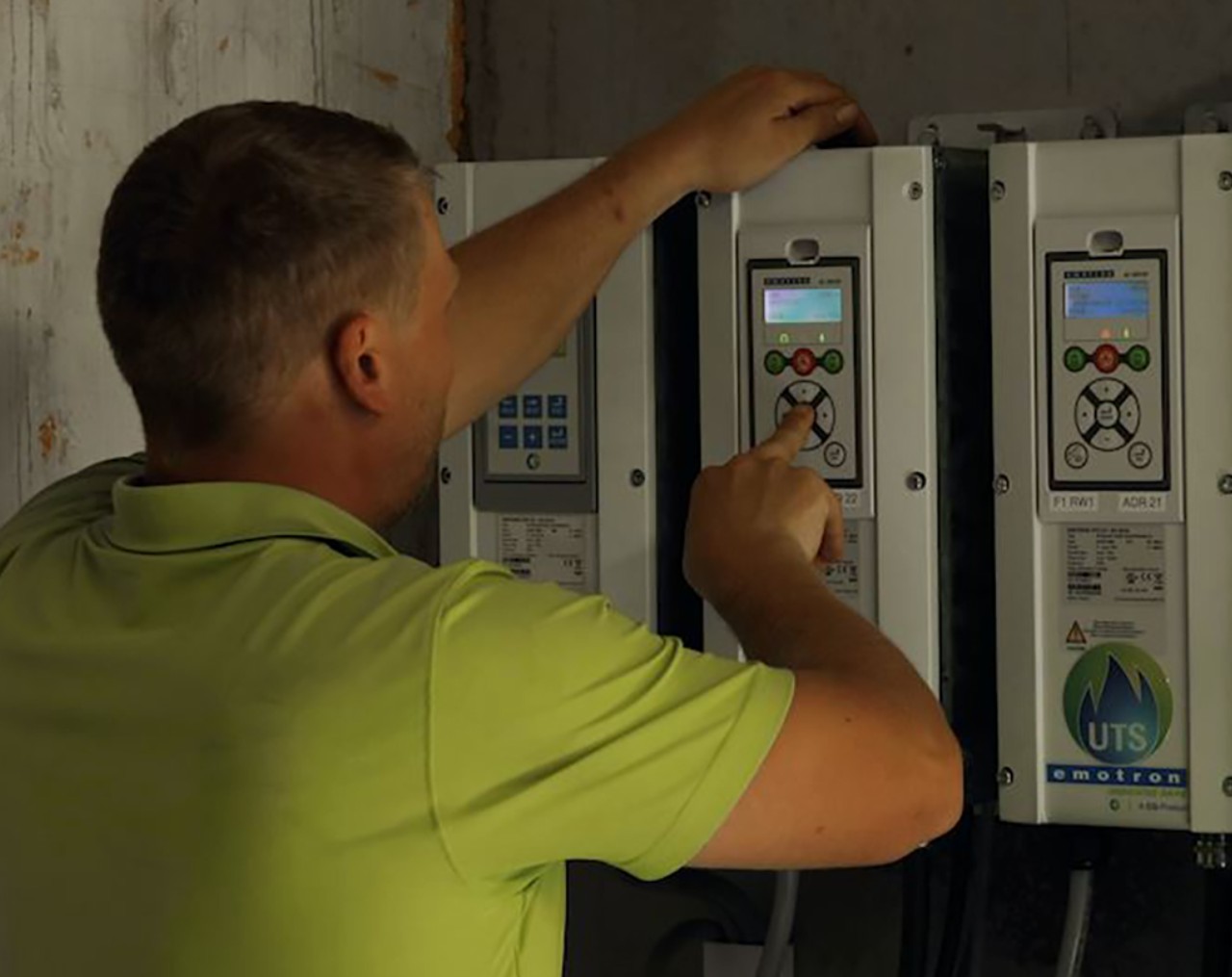

Intelligente Steuerung für Biogas-Rührwerke: Der DMC

Damit die Rührtechnik effizient arbeitet, benötigt sie eine regelungstechnische Anpassung an das Medium. Der DMC (Dynamic Mixer Controller) erfasst Betriebsdaten wie Stromaufnahme und Drehmoment und steuert den Antrieb vollautomatisch. Sie können dabei wählen, ob die Anlage drehzahlgeregelt oder über eine konstante Stromaufnahme laufen soll. Der technische Vorteil des stromgeregelten Betriebs: Ändert sich der Fließwiderstand durch wechselnde Substrateigenschaften, passt der Controller die Drehzahl dynamisch an. Wird das Medium zähflüssiger, reduziert das System die Umdrehungen; wird es dünnflüssiger, steigt die Drehzahl wieder. Das System arbeitet dadurch kontinuierlich im optimalen Leistungsbereich, ohne Stromspitzen zu erzeugen. Im DMC greifen somit wesentliche Funktionselemente der Komponenten nahtlos ineinander.

Mehr lesen

Effiziente Rührtechnik beginnt mit der richtigen Beratung

Unsere Experten helfen Ihnen dabei, die passende Pumpenlösung für maximale Förderleistung, minimale Wartung und langfristige Betriebssicherheit zu finden.

Branchenspezifischer Einsatz:
Von der Biogasanlage bis zur Kläranlage

Unsere Technik bedient gezielt zwei wesentliche Branchenausrichtungen:

Agrarwirtschaft und Biogas

In landwirtschaftlichen Betrieben sucht man oft ein besonders zuverlässiges Güllerührwerk. Unsere Biogas-Rührwerke sind flexibel einsetzbar – egal ob in den Vorgruben, im Haupt-Fermenter, im Nachgärer oder im Endlager. Im Gegensatz zu statischen Systemen wie einfachen Paddelrührwerken oder starren Stabrührwerken lassen sich unsere Tauchmotorrührwerke in der Höhe verstellen und gezielt ausrichten, um Ablagerungen dynamisch aufzulösen. Hier zeigt das System seine Stärken beim Rühren hoher TS-Gehalte und faseriger Biomasse.

Industrielle Anwendungen und Abwassertechnik

In der Umwelttechnik haben sich Rührwerke kläranlagenspezifischen Herausforderungen zu stellen. Bei der Behandlung von kommunalen und industriellen Abfällen geht es oft um die dauerhafte Homogenisierung großer Becken, um das Absetzen von Schlämmen zu verhindern. Während in manchen Bereichen der Pharmaindustrie hochpolierter Edelstahl gefordert ist, gewährleisten in der Abwassertechnik die ATEX-Zulassung und die robuste Bauweise aus hochwertigen Stahl-Komponenten die geforderte Betriebssicherheit.

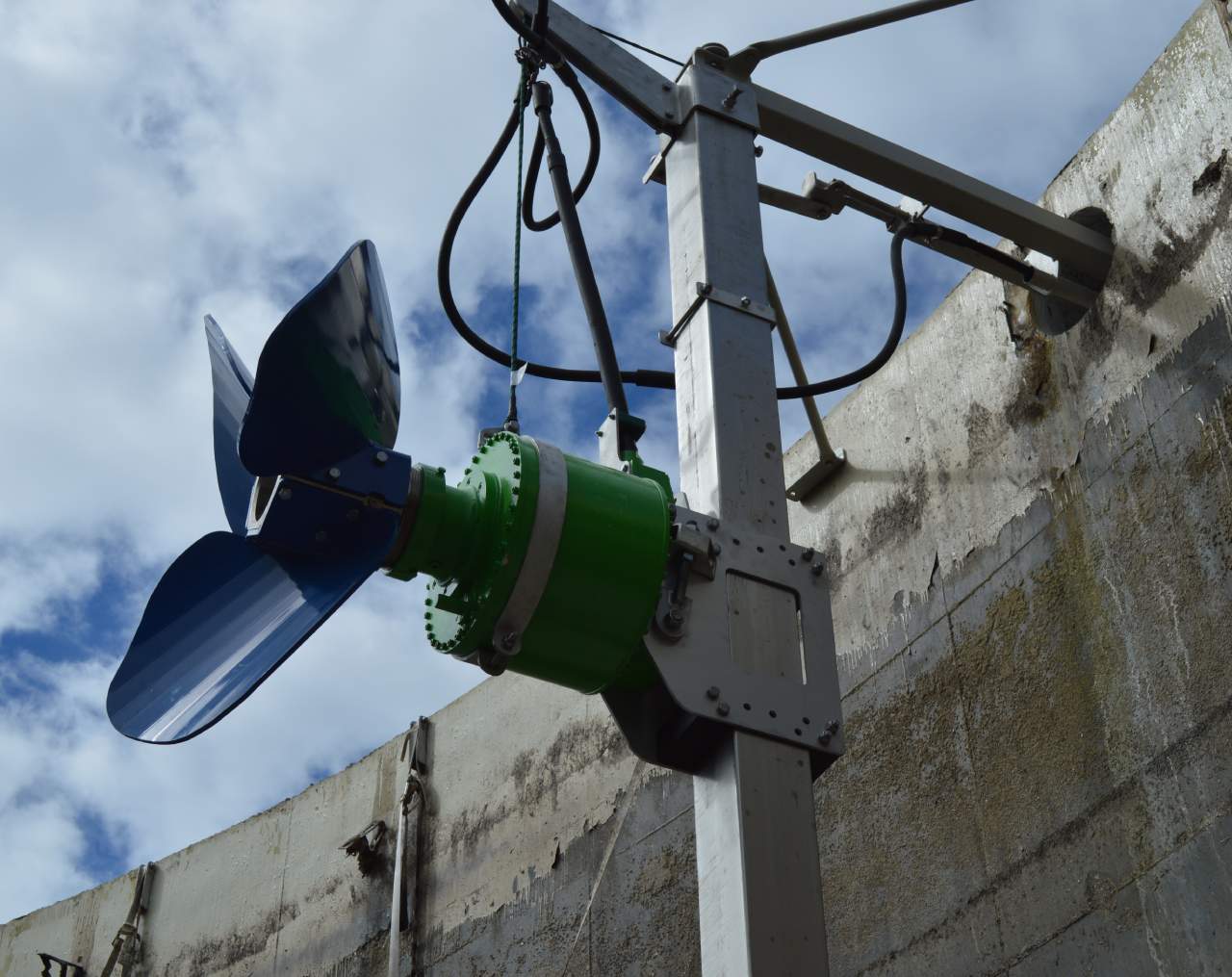

Repowering, Installation und sichere Wartung (Servicebox)

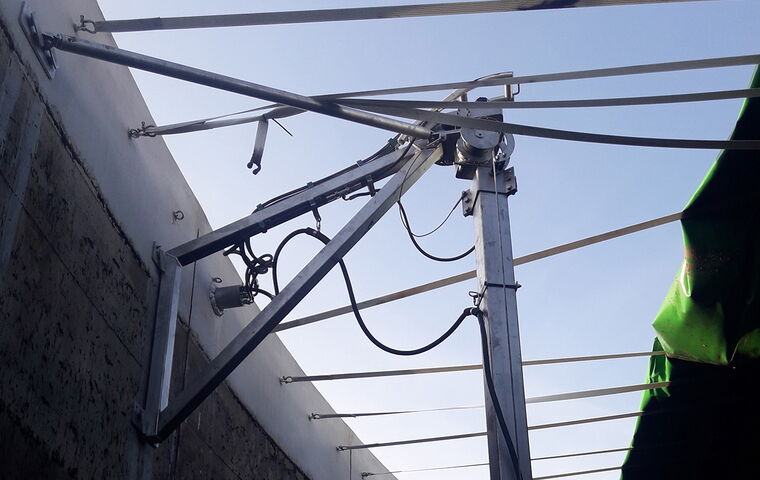

Die Auswahl eines geeigneten Rührwerks hängt von vielen Faktoren ab, einschließlich des Substrats, der Behälterform und des Füllstands, was individuelle Rührwerkslösungen erforderlich macht. Die PSM-Tauchmotorrührwerke eignen sich für den Einbau in alle gängigen Betonrundbehälter. Sie sind als kompakte Rührwerke konzipiert, die direkt im Substrat installiert werden und sich durch ihre flexible Höhenverstellbarkeit besonders für Biogasanlagen mit wechselnden Füllständen eignen.

Die Standardkonsole für Quadratrohre (150 mm) lässt sich über Konsolenadapter an andere Abmessungen anpassen. Dadurch werden unsere Rührwerke zur idealen Lösung für Repowering-Projekte: Sie bringen hohe Schubkraft in den Behälter, ohne das bestehende Rührkonzept der Anlage komplett umbauen zu müssen.

Mehr lesen

Rührtechnik für grundlegende Anforderungen

Neben unseren High-End-Lösungen für komplexe Prozesse haben wir unser Angebot erweitert. Mit dem Modell TRG-ATG vertreiben wir über einen bewährten Partner eine simplere Rührtechnik für Basis-Anwendungen. Diese Modelle eignen sich für Anlagen, bei denen keine komplexe Steuerung durch den DMC oder die Verarbeitung von sehr hohen TS-Gehalten gefordert ist.

Ausblick: Ein wachsendes Sortiment

Der Markt für Umwelttechnologie entwickelt sich weiter, und wir wachsen mit. Wir arbeiten derzeit daran, unser Portfolio im Bereich der mechanischen Aufbereitung und Durchmischung weiter auszubauen. Zeitnah werden wir diese Seite um weitere Produkte ergänzen, die speziell auf besondere Nischenanwendungen in der Industrie und moderne Agrarkonzepte zugeschnitten sind.

Häufig gestellte Fragen (FAQ) zur Rührtechnik

Durch den getriebelosen Direktantrieb in Kombination mit der DMC-Regelung sind, abhängig von der bestehenden Anlagensituation, Einsparungen bei den Stromkosten von 50 Prozent und mehr möglich. Die Effizienz steigt durch die direkte Kraftübertragung erheblich.

Technisch basieren beide oft auf dem gleichen Grundprinzip (z. B. dem Tauchmotorrührwerk). In einer Biogasanlage sind die Anforderungen an den Explosionsschutz (ATEX-Zulassung) und die Materialbeständigkeit aufgrund der aggressiven Fermenter-Umgebung und der entstehenden Gase jedoch meist höher. Ein Rührwerk für eine einfache offene Güllegrube muss nicht zwingend gasdicht gekapselt sein, während Rührwerke in Fermentern strengste Sicherheitsnormen erfüllen müssen.

Ja. Die Konsole ist standardmäßig für 150-mm-Quadratrohre konstruiert. Mittels Adapter lässt sich das Gerät jedoch auch an andere Rohrabmessungen in gängigen Betonrundbehältern anpassen, ohne das bestehende Anlagenkonzept komplett umbauen zu müssen.

Ein Permanentmagnetmotor überträgt die Kraft direkt auf die Welle. Dadurch entfällt das Getriebe als mechanisches Verschleißteil. Das Resultat sind weniger Ausfälle, ein geringerer Wartungsaufwand und eine deutlich längere Lebensdauer des Rührwerks. Herkömmliche Systeme mit Getriebe erfordern zudem regelmäßige Ölwechsel, die beim PSM entfallen.

Das PSM-Rührwerk ist in der Lage, Medien mit einem Trockensubstanzgehalt (TS-Gehalt) von 12 Prozent und mehr effektiv zu durchmischen. Die speziell geformten Propeller sorgen auch bei dieser Zähigkeit für einen ausreichenden Stofftransport.

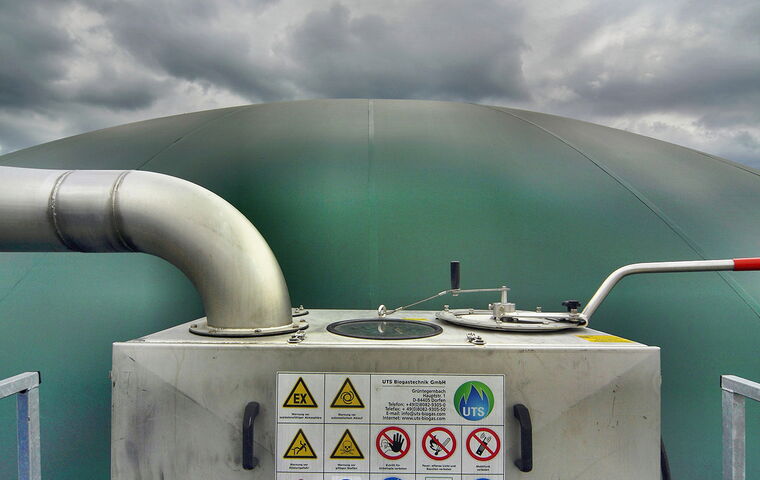

Für eine einfache und sichere Wartung empfehlen wir den Einsatz der Servicebox Classic oder Pro. Diese Gehäuse verfügen über eine Serviceöffnung, durch die das Rührwerk geborgen und gewartet werden kann, ohne das Foliendach des Behälters demontieren zu müssen. Dies spart Zeit, verhindert Gasaustritt und erhöht die Arbeitssicherheit für das Personal.

Ja, das PSM verfügt über eine vollwertige ATEX-Zulassung (II 2 G Ex e IIA T3 Gb) und ist für den sicheren Betrieb in den ATEX-Zonen 1 und 2 freigegeben. Dies ist besonders in Biogasanlagen und kommunalen Kläranlagen eine zwingende Voraussetzung für den Betrieb.
